公司名称：郑州惠帮机械装备有限公司
设备名称：三回程烘干机设备
设备型号：HBS625
设备产量：时产干沙7到9吨
全套设备：圆盘给料机、皮带输送机、热风炉、三回程主机、轮挡、振动筛分机、除尘系统。
全套报价：人民币10万元整
付款方式：预付80%，设备安装完毕付全款。
提供服务：技术咨询、免费指导安装、售后技术服务
所需场地：30平米混凝土地基场地，非露天。
安装工具：吊车或叉车
安装人员：两名瓦工，一名焊工

三回程烘干机工作流程图

三回程烘干机介绍

　三回程烘干机的型号分为：623、625和6210，三回程烘干机是烘干河沙、沙子等不易粘结物料的Zz佳选择设备，只要用手捏松开后可以自然散开的物料，都可以用三回程烘干机进行烘干。所谓三回程烘干机就是具有三层隔热效果并实现循环自保温结构体的高效烘干机设备。Zz主要优点在于比传统单筒式烘干机保热效果更好，本烘干机由内筒、中筒及外筒形成一个自保温循环结构体，工作效率更高，更节能，环保。

　三回程烘干机，即高效组合式烘干机。采用欧洲Zz新节能技术——镶钳式结构。内筒、中筒及外筒形成一个自保温结构体。同时滚筒外包保温材料及不锈钢 板，进一步减少散热损失。提高热效率。特殊的热工设计理念，消除风洞热量损耗，增加热交换面积和单位容积蒸发强度，节能效果佳。符合Gg际创建环境友好型， 资源节约型社会的政策，是替代传统烘干设备的环保节能型产品。该设备用于烘干黄沙、河沙、石英砂、矿渣、粘土等原材料，广泛应用于建材、化工、铸造等行 业，可适应煤、油、气等多种燃料。

三回程烘干机工作原理

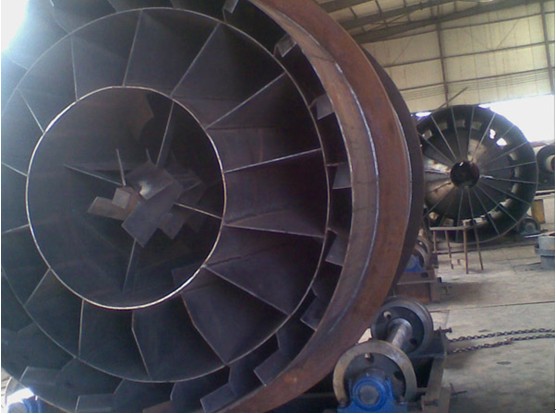

　烘干物料（沙子）先经过给料滤斗和圆盘给料机给料到皮带输送机上，然后沙子被皮带输送机运输到经过热风炉的流沙管，沙子再通过流沙管进入到三回程主机筒体。首先沙子先到达三回程的内筒，在内筒固定搅拌叶轮和向前旋叶片的作用下沙子被很快向前推进，到达三回程另一端，此为一回程。在内筒进料端口小，出料端口大，利于物料向前推进。

  沙子到达另一端后被挡板档回到中筒，在出料口端，中筒比内筒稍长与挡板相接，同样在向回旋叶片的作用下，沙子在中筒被旋回到入料口一端，此为二回程；

  因在进料端中筒比外筒稍短，加之在外筒向前旋叶片的作用下，沙子进入到三回程外筒并被向前推进，此为第三回程；

  在出料口处，中筒回档板和外筒用钢板竖直镶嵌，有效地使沙子分散和出料，在出料口配套有除尘和排气口，这样水分和部分粉尘就可以被排出和过滤，经过三个回程的炒翻烘干，沙子就可以达到用户需求的含水量，Zz后通过皮带输送机将烘干后的沙子输送到成品料仓。

三回程烘干机特点

1、    设备投资是同类产品的20%，采用耐磨锰板制造，比普通钢板耐磨3-4倍。
2、    物料初水分15%，终水分确保0.8%以下，是水泥厂矿渣粉，干粉砂浆生产线等各种烘干工程理想选择产品。
3、    比传统单筒烘干机提高热效率达40%以上。
4、    燃料可适用白煤、烟煤、煤矸石、油、汽。能烘20-40mm以下块料、粒料、粉状物料。
5、    比单筒烘干机减少占地面积60%左右。土建投资降低60%左右，安装方便。
6、    无漏风现象，彻底解决了密封难点。
7、    出料温度≤60度，可直接进料库，无需进冷却棚冷却。
8、    外筒体温度≤60度，废气温度＜120度，除尘设备布袋使用时间长2倍以上。
9、    耗煤是单筒烘干机的1/3，节电40%，吨标煤耗＜9公斤。

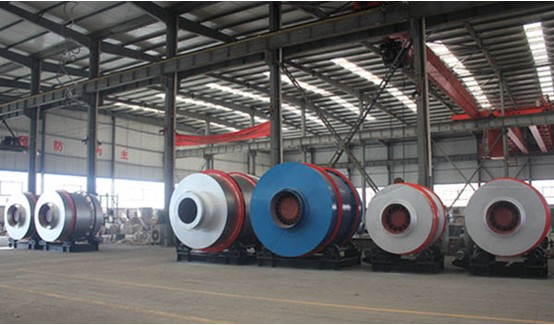

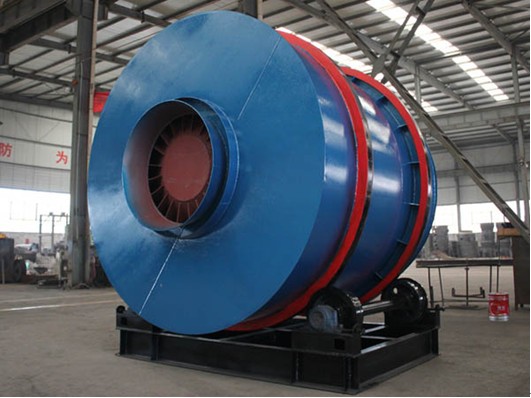

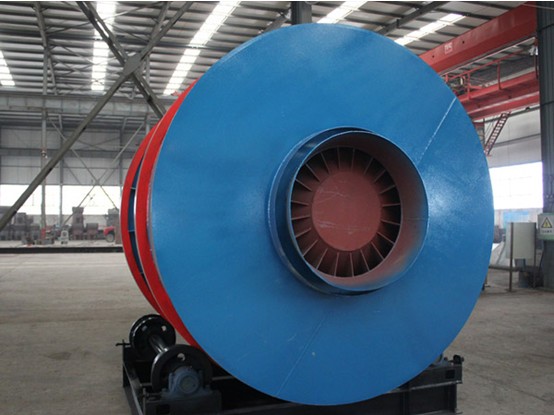

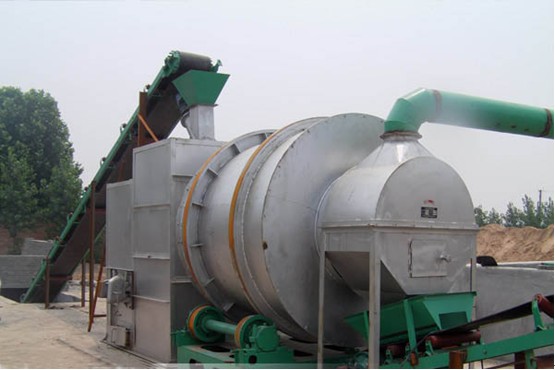

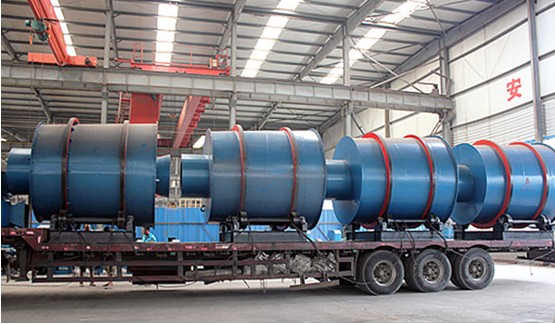

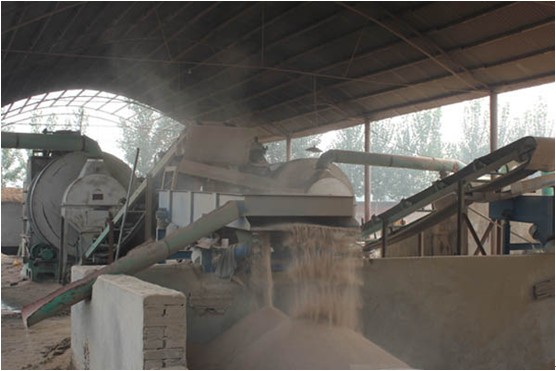

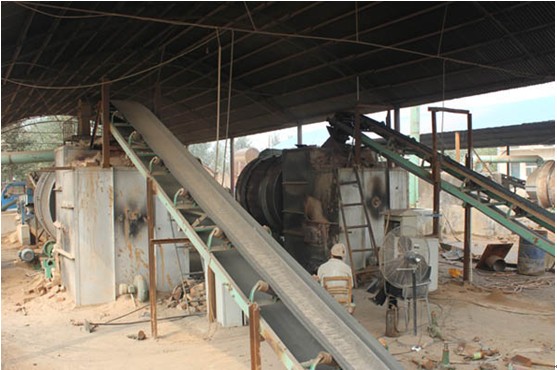

更多惠帮重工图片
